Popis produktů

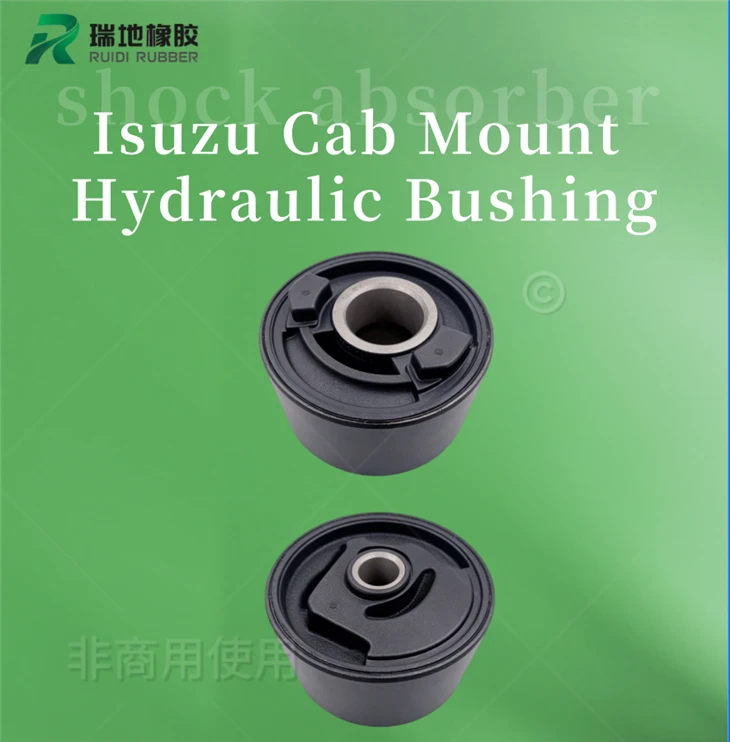

| Název produktu | Hydraulické pouzdro pro montáž kabiny Isuzu |
| Množství soupravy | 4 kusy na sadu vozidla (2 přední + 2 zadní) |

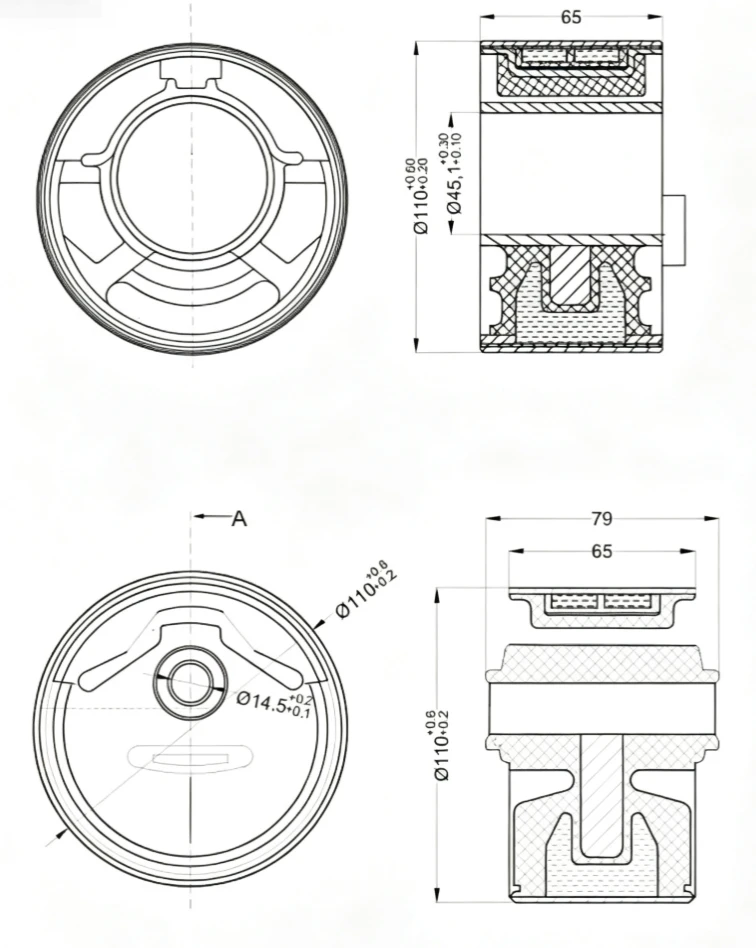

| Rozměry produktu | Přední montáž: Vnější průměr Φ110 mm, Vnitřní otvor Φ45 mm, Tloušťka 65 mm Zadní montáž: Vnější průměr Φ110 mm, Vnitřní otvor Φ14,5 mm, Tloušťka 79 mm |
| Kompatibilní modely | Nákladní vozidla Isuzu N-řada lehkých-užitkových vozidel |
| Materiálové složení | Vysoká-vibrace odolná vůči povětrnostním vlivům-tlumení přírodního kaučuku + přesné za studena{3}}válcované ocelové vnitřní/vnější manžety + specializovaná tlumicí hydraulická kapalina |
| Struktura produktu | Kotoučové-tekuté-utěsněné kovové-kaučukové pouzdro plněné kapalinou |
| Podmínky zatížení | Primárně navrženo pro vertikální plovoucí zatížení kabiny-ve směru Z, tlumí nízkofrekvenční vibrace přenášené z povrchu vozovky a motoru |

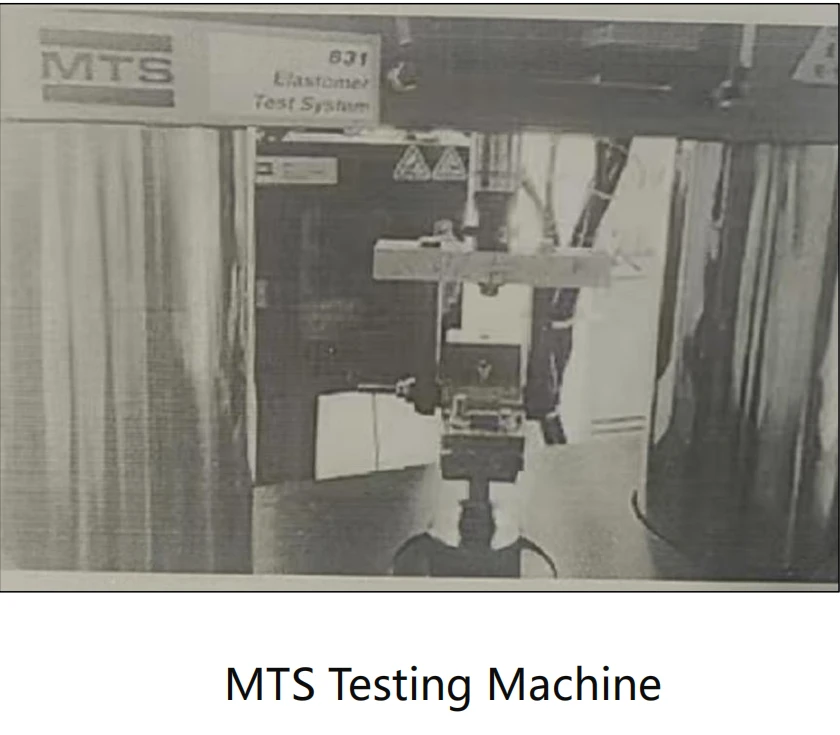

| Testovací zařízení | Americký komplexní testovací systém elastomerů MTS831 |
| Aplikace | Údržba systémů upevnění kabin pro logistiku a nákladní flotily; Nákup náhradních dílů pro montáž na kabinu-třídy OEM pro lehké nákladní vozy Isuzu N-řady-na trhu s náhradními díly |
| Životnost | Větší nebo rovno 60 000 km při správné instalaci a standardních podmínkách zatížení |
| Certifikace kvality | ROHS, REACH, ISO9001, IATF16949 |
Funkce produktu a hlavní výhody
Když vozidlo jede po nerovných cestách, pouzdro se stlačuje a deformuje podél osy Z-, což způsobuje, že vnitřní tlumicí kapalina proudí sem a tam přes utěsněné kanály. Fluidní tření rozptyluje vibrační energii, poskytuje měkké odpružení pro menší nárazy a stabilní podporu při silných-nárazech. Účinně tlumí nízko-rezonanci a hluk v-kabině, zmírňuje-únavu z jízdy na dlouhé vzdálenosti a odstraňuje problémy s třesením kabiny způsobeným netěsnými pouzdry nebo zborcenou gumou.
Výhody produktu
1. OEM-Přizpůsobení úrovně tuhosti:Kalibrováno v celém frekvenčním spektru pomocí testovacího systému elastomerů MTS831. Statická tuhost a dynamická tuhost 50 Hz úzce odpovídají referenčním dílům OEM, bez náhlého zvýšení tuhosti při vysokých frekvencích, což plně obnovuje původní izolační vlastnosti kabiny NVH.
2. Milion-ověření životnosti cyklu:Testováno v souladu se specifikacemi pro ověření odolnosti na zkušební stolici pro systém montáže kabiny nákladních vozidel-Série N-Série. Při 3Hz, 1G±2G cyklickém zatížení a střídavém prostředí s vysokou/nízkou teplotou dokončil přední držák 1,2 milionu cyklů a zadní držák 1,25 milionu cyklů. Degradace tuhosti a trvalá deformace jsou řízeny v rámci 30 % přijatelných limitů, bez prasklin nebo netěsností.
3. Přesný proces lepení vulkanizací:Vnitřní a vnější ocelová pouzdra jsou přesně-obráběna pomocí CNC zařízení. Spolu se specializovaným lepicím systémem jsou integrálně vulkanizovány a lisovány za vysoké teploty a vysokého tlaku. Pryžové-kovové rozhraní je plně zatavené, což zajišťuje, že nedochází k odlupování nebo uvolňování během dlouhodobé-provozu.
4. Technologie více-těsnění a netěsnosti{2}}:Vyrobeno pomocí vysokotlakého{0}}procesu plnění vakuovou kapalinou-v kombinaci s kruhovou-vícevrstvou těsnící strukturou{3}}. Každý hotový výrobek prochází 100% kontrolou vzduchotěsnosti-, čímž se eliminuje mikro-únik a účinně se předchází běžnému problému předčasné ztráty kapaliny, který se vyskytuje v-hydraulických pouzdrech spodní části.
5. Nezávislé ladění předního a zadního tlumení:Pouzdra předního a zadního uchycení se vyznačují odlišnou velikostí a designem tuhosti na základě rozložení zátěže mezi přední-ka-kabinou. Když jsou všechny 4 kusy vyměněny jako kompletní sada, čtyř{4}}bodový podpůrný systém zachovává vyvážené rozložení nákladu a dosahuje přímého poklesu- výměny bez úprav.
Pokyny k instalaci
Lisované-pouze – použijte hydraulické nářadí
Instalace a demontáž musí být provedena pomocí speciálního hydraulického nářadí. Přítlačná síla by měla být aplikována pouze na vnější kovovou manžetu. Náraz kladivem na pryžové tělo, těsnicí plochu nebo kovové pouzdro se nedoporučuje, protože náraz může poškodit vnitřní průchody kapaliny a způsobit skrytý únik.
Utáhněte šrouby v normální světlé výšce
Po instalaci všech pouzder snižte vozidlo, abyste obnovili normální světlou výšku a stav zatížení, než utáhnete upevňovací šrouby na utahovací moment OEM-. Neutahujte šrouby, když je vozidlo odpružené, protože to může způsobit před{2}}torzní namáhání pouzdra a urychlit stárnutí.
Určeno pro čtyři-místa podpory kabiny
Tento produkt je navržen pro umístění čtyř{0}}bodové podpory v kabině. Pro další oblasti podvozku, jako jsou třmeny listových pružin nebo táhla stabilizátoru, se prosím obraťte na výrobce vašeho vozidla o správném typu pouzdra. Pro dosažení nejlepších výsledků se doporučuje výměna všech 4 kusů jako kompletní sady, aby se zajistilo vyvážené rozložení zátěže a předešlo se problémům s vibracemi.
Test upevnění zavěšení
Podmínky testu:Testovací rozsah ±3 500 N, rozsah dat ±500 N, dynamická testovací frekvence 50 Hz
| Testovací položka | Produkt Ruidi | Referenční díl OEM | Obecný náhradní díl |
|---|---|---|---|
| Statická tuhost předního držáku | 413 N/mm | 410 N/mm | 327 N/mm |
| Přední montáž 50Hz Dynamická tuhost | 592 N/mm | 590 N/mm | 1 000 N/mm |
| Statická tuhost zadní montáže | 209 N/mm | 205 N/mm | 227 N/mm |
| Dynamická tuhost zadní montáže 50 Hz | 305 N/mm | 285 N/mm | 1 000 N/mm |
Závěr testu: Díly Ruidi jsou v podstatě stejné jako benchmarkové díly Isuzu.
Test odolnosti (na základě japonských standardů)
| Testovací položka | Testovací podmínky | Výsledky testu | Výrok |
| Přední držák odpružení | Teplota 20 stupňů +3 stupňů Statické zatížení osy Z: 1000N 1000N=1G Dynamické zatížení osy Z-: +2G Takže: Dynamické a statické zatížení: 1G+2G Hz: 3Hz Po jednom milionu testů nesmí mít výrobek praskliny nebo netěsnosti:<30%, permanent deformation: <30% |
1,2 milionkrát bez úniku nebo poškození Statická ztráta tuhosti: 330N/mm,<30% Trvalá deformace: 2,62 mm,<30% |
Kvalifikovaný |
| Držák zadního odpružení |
Teplota 20 stupňů +3 stupňů Statické zatížení osy Z: 450 N 450 N=1G Dynamické zatížení osy Z-: +2G Takže: Dynamické a statické zatížení: 1G+2G Hz: 3Hz |
Po 1,25 milionu pokusů nebyly nalezeny žádné praskliny ani netěsnosti. Po-experimentální kontrole: statická tuhost 177N/mm,<30% Trvalá deformace: Střed se pohybuje dolů: 2,4 mm,<30% |
Kvalifikovaný |
Profil společnosti
Společnost Tianjin Ruidi International Trade Co., Ltd., založená v roce 1987 a se sídlem v Tianjinu, provozuje moderní výrobní závod o rozloze 70 000-m2 vybavených více než 100 sadami moderních strojů. Specializujeme se na poskytování vlastních OEM/ODM řešení pro globální chladírenský, automobilový a průmyslový sektor. Naše výrobky jsou široce používány v HVAC, automobilovém průmyslu a průmyslu gumových hadic a jsou vyváženy do jihovýchodní Asie, na Střední východ, do Severní Ameriky, Afriky a dále. Naším posláním je podporovat úspěch zákazníků prostřednictvím spolehlivé pryžové technologie a přispívat k lepší budoucnosti.
1. Pokročilé možnosti výzkumu a vývoje
Máme profesionální výzkumný a vývojový tým s odborníky z oboru, kteří se podíleli na navrhování národních norem pro pryžové výrobky.
2. Komplexní zajištění kvality
Naše továrna je vybavena pokročilým testovacím zařízením, které zajišťuje spolehlivost produktu od návrhu až po sériovou výrobu.
3. Zkušenosti na globálním trhu
Naše výrobky jsou vyváženy do více než 15 zemí, včetně USA, Japonska, Německa, Brazílie a Dubaje.
proč si vybrat naše produkty?
Perspektiva stavebního inženýrství: Naše protizávaží navrhujeme nejen jako těžké předměty, ale jako integrované stabilizační systémy s ohledem na těžiště a rozložení zatížení.
Přesná{0}}kalkulovaná řešení: Můžeme vám poradit s optimální hmotností a umístěním na základě vašeho konkrétního modelu jednotky, místních požadavků na zatížení větrem a instalačního povrchu, čímž zajistíme účinnou a účinnou stabilizaci.
Přísná kvalita a konzistence: Každý blok je vyroben podle přesných hmotnostních tolerancí a prochází kontrolami kvality strukturální integrity a trvanlivosti povrchu.
Kompletní stabilizační partner: Nabízíme kompletní ekosystém stabilizačních produktů, včetně vibračních izolačních podložek a montážních rámů, což umožňuje komplexní a optimalizované instalační řešení.
Tianjin Ruidi International Trade Co., Ltd
Langfang Ruidi New Material Tecnology Co.,LTD
Naše adresa
3001 Maoye Building, Haihe East Road, Hebei District, Tianjin 300140 PRChina
Telefonní číslo
+86 189 0205 0338
E-e-mail
topsales@rubberproduct.net
Vnitřní pronásledování. Altruismus Zelená · Odolnost
FAQ
Q1: Hydraulická pouzdra a pouzdra z plné pryže vypadají zvenčí stejně. Jak je mohu rozlišit?
Otázka 2: Lze použít pevná pryžová pouzdra jako dlouhodobou-náhradu tohoto hydraulického pouzdra?
Q3: Je nutné vyměnit všechna 4 pouzdra společně? Mohu vyměnit jen 2?
Q4: Lze stále použít netěsnící pouzdro?
Q5: Jaké kritické body je třeba sledovat během instalace?
